Diámetros de tuberías metálicas

3 de abril de 2023

¿Confusión entre los diámetros de las tuberías? en Agofer, te lo explicamos!

Empecemos por definir qué es el diámetro; Simplificando, se trata de la medida del ancho de una sección circular, por lo cual es correcto deducir que cuando te hablan de diámetro en tuberías metálicas, te estarían hablando exclusivamente de tuberías redondas.


Dato curioso; El símbolo para diámetro es Ø y se abrevia con D.


Es importante comentar que no todas las familias de tuberías se denominan o se “miden” de la misma manera, por tanto su diámetro difiere y se clasifica según el tipo de tubo, esta medida ayuda a definir el uso final del tubo… vayamos al grano:

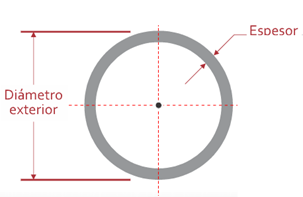

Diámetro exterior D.E.
:

Es la medida del ancho en la cara más externa del tubo, independientemente de su material y espesor.


Diámetro interno D.I: Es la medida del ancho del tubo en la cara interna, y al igual que el D.E. es independiente al material y el espesor de la pared del tubo, es decir, el D.E. menos dos veces el espesor de la pared.



Diámetro nominal DN: Éste último se utiliza para la mayoría de las tuberías, aunque fué creado especialmente para las tuberías de conducción de fluidos a presión y depende de dos variables, NPS (Normal Pipe Size) o diámetro conocido en pulgadas, y SCH (Schedule) que se refiere a la clase según la presión interna que va a soportar el tubo, y es básicamente el espesor de la pared del tubo.


Lo sabemos: es un poco complejo de entender. Pero afortunadamente existe una tabla estandarizada que nos ayuda a conocer el diámetro y sus equivalencias entre el
D.E. (Diámetro exterior) en pulgadas y el D.N. (Diámetro nominal) en mm según el tipo de tubo (SCH), además de muchas otras propiedades técnicas. (Tabla A.S.A. PIPE SHEDULING.)


Consúltala en nuestro catálogo: (
https://www.agofer.com.co/catalogo-de-productos

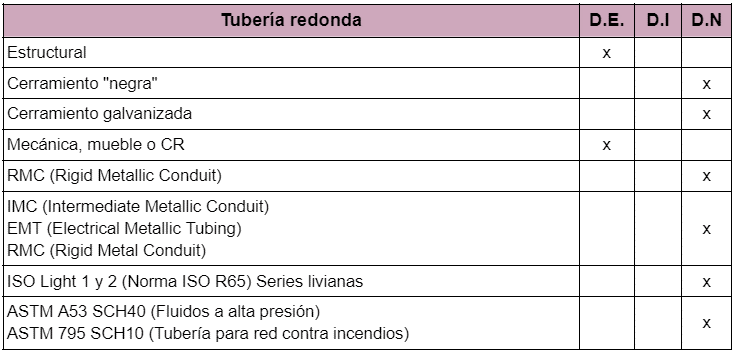

Ahora veamos cuando se aplica cada diámetro según el tipo de tubería:




Dato importante: Los diámetros nominales que finalmente no son interiores ni exteriores, se utilizan con el fin de estandarizar los accesorios que se usan con estos tubos, como las uniones, niples o “codos”, si observamos en la tabla encontraremos que a partir de un diámetro nominal o NPS mayor o igual a 14”, el diámetro exterior será equivalente al NPS, es decir, 14” serían lo mismo en mm (355.6mm), esto se debe a que no existen accesorios para estos tamaños de tubo, en cuyo caso se prefiere la unión con soldadura.


Ahora pongamos el tema en un contexto cotidiano; Un constructor necesita hacer un cerramiento en una obra, para lo cual debe comprar tubería de “aguas negras” o de cerramiento de 2”, y se los pide así a su proveedor, 2” a secas.


De entrada esa medida es un “nombre”, así se conoce en el mercado
, nada más. Entonces su proveedor de confianza le va a vender esos tubos equivalentes a un NPS o Diámetro nominal D.N. = 2”, a lo cual, según nuestra tabla su diámetro exterior es (ø)=60.3mm.


¿Por qué si 2” = 50.8mm?


Porque como ahora sabemos el Diámetro nominal (D.N.) o NPS, no corresponden a la medida exacta del diámetro interno ni externo.


Ya lo sabes, si hablamos de

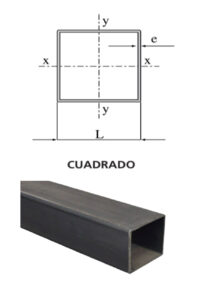

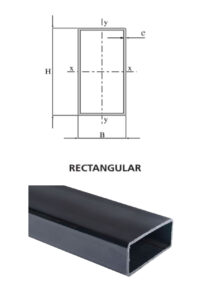

tubos y su diámetro en pulgadas estamos hablando de piezas de forma redonda, con certeza no es un perfil tubular, es decir cuadrados o rectangulares. Estos últimos se miden en su pared externa como base por altura expresada en mm, independiente del espesor de su pared.


(Las medidas corresponden al área, expresado pared por pared, la cual es Base por altura. Ejemplo 100x120 mm).


Siguenos para más datos relacionados con el mundo del acero.


Agofer es… ¡¡Acero a la mano!
!
