La larga y no tan conocida historia del entrepiso metálico “Steel Deck” y la marca del grupo DITH: MasterDeck 2"

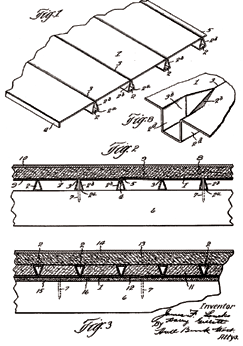

Loucks 1926 Patented Deck

A partir de este registro el uso del Steel Deck en los años  venideros  se torna atractivo para los constructores y contratistas en diferentes tipos de obras de la época. Estas primeras firmas tuvieron la habilidad de  identificar  rápidamente cómo, una innovación en el acero, permitía ser más eficiente en sus proyectos. La “lámina de acero” como inicialmente se llamó, funcionaba como plataforma de trabajo y se convertía así en interesante alternativa para reforzar las losas de concreto.

Ya para el año de 1938 varios ingenieros usaron el Steel Deck producido por la firma  H.H. Robertson de forma industrial sin que este trabajara como sección compuesta (Concreto y acero vinculados mecánicamente) para edificios industriales.

Para el año de 1939, el producto había generado su propia asociación, el Steel Deck Institute (SDI), conformado por un grupo de  de fabricantes que se unieron para desarrollar estándares y procedimientos en el uso del Steel Deck. Desde entonces la plataforma de acero se ha seguido perfeccionado hasta nuestros días.

Paralelamente El Comité Técnico de la Industria de “Plataformas para Techos de Acero” se organizó como parte del Comité de Códigos de Construcción del Instituto Americano del Hierro y el Acero (AISI) en 1939 y elaboró un borrador de  especificación de diseño para “plataformas para techos de acero” que fue publicado por primera vez por el AISI y posteriormente adoptado en 1945.

El nombre de la organización se cambió a Metal Roof Deck Technical Institute en 1947. Publicó muchas ediciones de un documento que incluía un Código de práctica estándar recomendada, especificaciones básicas de diseño y una especificación sugerida para usos como plataforma del techo.

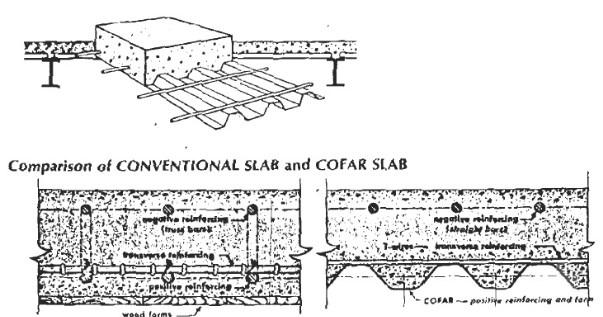

Ya para el año de 1950 el Steel Deck inicia un crecimiento interesante donde se introduce el concepto de laminas de secciones de losas compuestas (Concreto y acero trabajando mecánicamente). De acuerdo con referencias encontradas dos firmas llevaron a cabo esta nueva solución, una división de Vulcraft de Nucor  y la firma Granco Steel Products. Esta última llamo a su producto  "Cofar". En ambos casos la   sección usada del Steel Deck era trapezoidal con alambres soldados transversalmente a través de  los valles. Este sistema fue  analizado estructuralmente  como una losa de hormigón armado y encontraron que su comportamiento estructural coincidía con varios ensayos experimentales llevados a cabo en la época.

Cofar Granco Steel Products

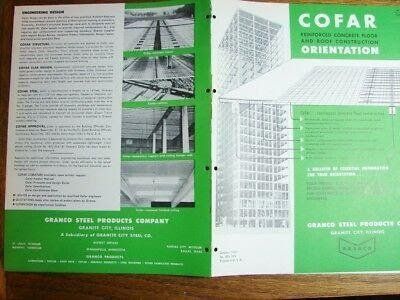

El sistema inicia así una expansión interesante no solo en norte américa sino en el mundo. Algunas pautas publicitarias de la época se detallan en las siguientes portadas de revistas de esos años.

En el año de 1961, the Inland-Ryerson Company produce un Steel Deck Trapezoidal con los primeros resaltes rolados en frío,  los cuales permitían la transferencia de cargas de adherencia a cortante entre el concreto y el acero, esta lamina fue la precursora de la mayoría de sistemas de steel deck que trabajan como sección compuesta. (Unión entre Concreto y acero)

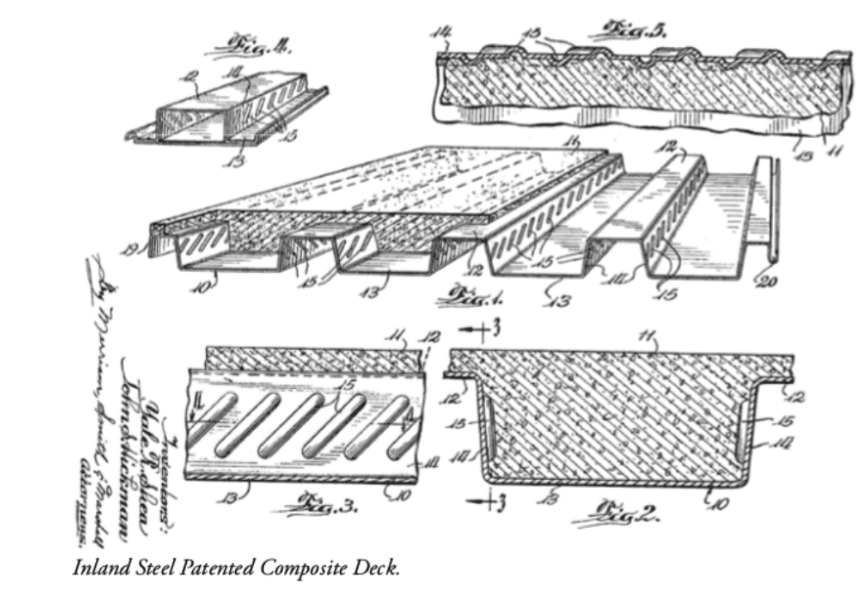

Inland Steel Patented Composite Deck.

Con este nuevo desarrollo varios fabricantes iniciaron la producción de láminas de Steel Deck para ser usadas como seccion compuesta (es decir sistemas en los que el concreto y la lámina trabajen conjuntamente) esto  llevo  al Instituto Americano del Hierro y el Acero (AISI) a iniciar un proyecto de investigación en la universidad de IOWA  bajo la dirección del Profesor Carl Ekberg en 1967 con el fin de desarrollar una base para el criterio de diseño de laminas de Steel deck trabajando con el concreto como sección compuesta .

Las recomendaciones para el diseño de losas con Steel Deck como  sección compuesta se publicaron por primera vez en un documento titulado Steel Deck Institute Design Manual for Floor Decks and Roof Decks y se identificaron como Publicación No. 23 en 1978.

En Colombia las primeras láminas de Steel Deck fueron  producidas por la firma Corpacero hacia el año de 1996, seguidos de Acesco en el año de 1997. Años después Agofer llega al mercado colombiano con la marca del grupo DITH (Duferco international trading holding) Masterdeck 2"+  en calibre 22 y calibre 20 en el año 2015. El Masterdeck de Agofer tiene ventajas como  la reducción en los tiempos de construcción, funciona como formaleta y refuerzo de la losa,  menor peso propio, placas mas ligeras que tienen incidencia directa en los costos de cimentación, mayor cobertura de área por metro cuadrado comparado con otras láminas del mercado, facilidad de instalación,  excelente resistencia estructural, flexibilidad para diferentes usos  (colegios, hospitales, puentes, bodegas, centros comerciales, edificios de vivienda y oficinas, etc),

El uso del Masterdeck se ha vuelto común para aplicaciones de techo, entrepisos, cerramientos de obra,  centros comerciales, edificios, puentes, viviendas y  muchas otras innovaciones que han surgido de  diseños acústicos, que incorporan perforaciones  para instalaciones ruidosas o sensibles al sonido, entre otros.

Gustavo Reyes O.

Citas Bibilograficas

• Development of Composite Steel Deck By Thomas Sputo, Ph.D., P.E., S.E Modern Structure Magazine Agosto 2012
• SDI Steel Deck Institute
• Steel Deck: An Evolution Charles Ross  Modern Steel Construction • September 2002
• Composite Deck and non-Composite Deck ASC STEEL
